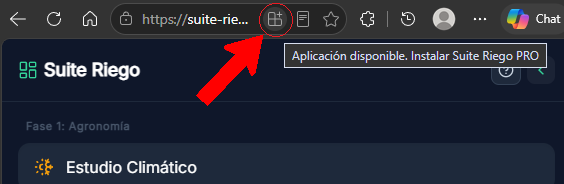

Estudio Climático

No hay datos climáticos cargados en pantalla.

Sube un archivo en formato Excel o CSV descargado del SIAR para generar el estudio.

Balance Hídrico

1. Datos Edáficos

AGUA ÚTIL

0,00 mm

2. Sistema de riego

PLUVIOM.

0,00 mm/h

% S. MOJADO

0,0 %

Planificación Temporal

Consumo Total:

0 m³ / camp.

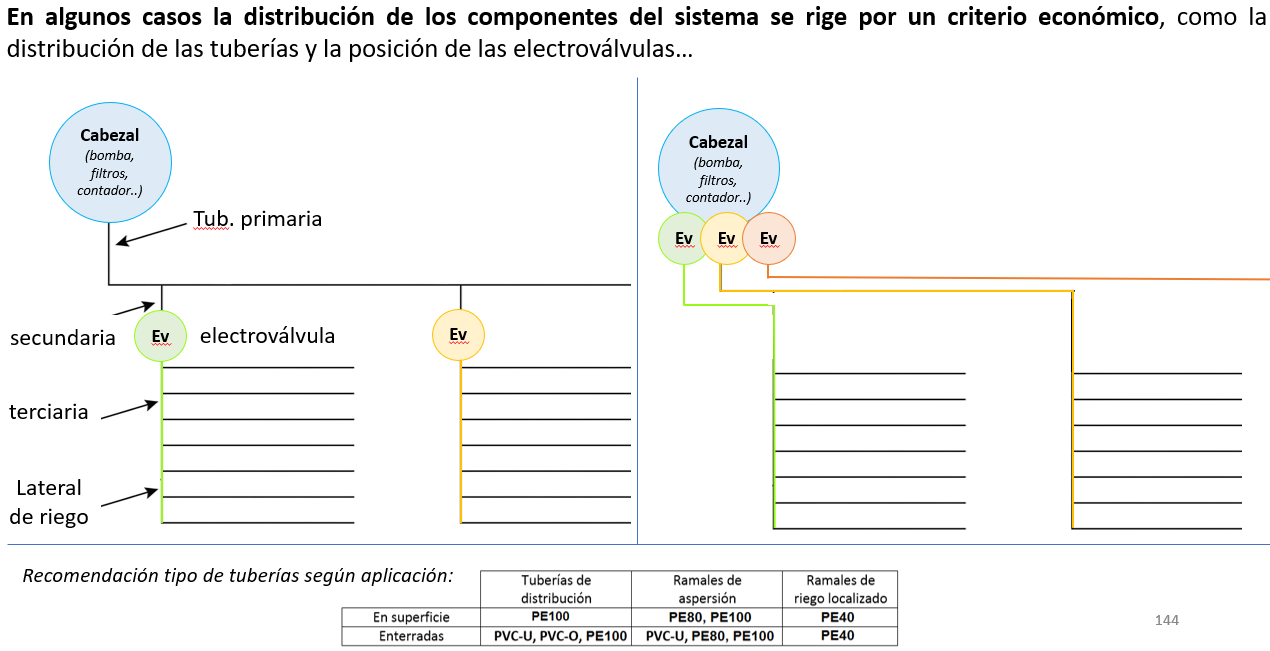

Cálculo red de riego

Diseño de ramal

1. Ramal

2. Datos ramal

3. Resultados ramal

CAUDAL

0,00 m³/h

FACTOR F

1,000

VELOCIDAD

0,00 m/s

VAR CAUDAL

0,0%
Hf ramal0,00 mca
Presión inicio0,00 mca

Terciaria

Conducción primaria / Secundaria

Gestor de proyecto:

Diseño de Bombeo

1.1 Parámetros Hidráulicos

Hg Hi Ha

1.2 Datos Captación

Filtros recomend.

Tamaño Mínimo Recomendado
Datos de Aforo

1.3 Eléctrica y Solar

División de Bombas

Control y Arranque

Volumen Calderín

Suministro Eléctrico

Coste Estimado

ALTURA (Hm)

0,00

Hg=0 | Hf=0

CAUDAL (Q)

0,00 NPSHr: --

POTENCIA

0,00(0,00 CV)

T: 0.0kW

Cálculo Rápido

m³/h
m/s
mm

Opciones Comerciales

Calcula un diámetro teórico para ver sugerencias.


Pérdidas de Carga (Hf)

Pérdida Total
0,00 mca

Fertirrigación y Tratamientos Químicos

Cálculo de soluciones

Cálculo directo del caudal necesario en bomba inyectora o caudalímetro

m³/h

Caudal Inyección Requerido

833.3 L/h

Dilución Previa

Cálculo de ácidos o químicos muy concentrados (Ej. Inyector Dosatrón)

%
L

Receta Tanque Madre

Químico

10.0 L

Agua Relleno

90.0 L

Bridas y Tornillos

Datos de la conexión

Esquema de Montaje

Toca para ampliar

Tornillería Necesaria

8 × M20
Longitud Mínima: 110 mm
Tornillo Comercial: 120 mm

Zapatas de Anclaje

Aviso técnico
Las redes soldadas/termofusionadas (PE100) resisten la tracción y rara vez requieren dados. Las redes con juntas elásticas (PVC-O, PVC-U, Fundición) siempre deben anclarse. Utiliza la Presión de Prueba de la zanja (P. Trabajo × 1.5).

Empuje Total

0 kg

Área Apoyo

0,00 m²

Frente de apoyo (Al × An)

0.00 x 0.00 m ó 0.00 x 0.00 m

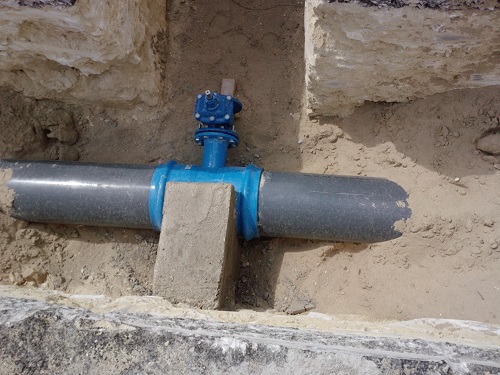

Detalle zanja

La profundidad del bloque dependerá del ancho de la zanja, pudiendo ser mayor a la calculada.

Forma del Macizo

HM-20 ¡Juntas libres! ÁREA APOYO

1. Terreno Vivo: Apoyar contra pared inalterada.

2. HM-20 "en seco": Sin acero, hormigón poco fluido.

3. Forma Asimétrica: Dar forma de cuña abrazando el lomo del accesorio, dejando cara interna libre.

4. Juntas: Jamás cubrir uniones elásticas ni bridas.

Balsa de Riego

: 1

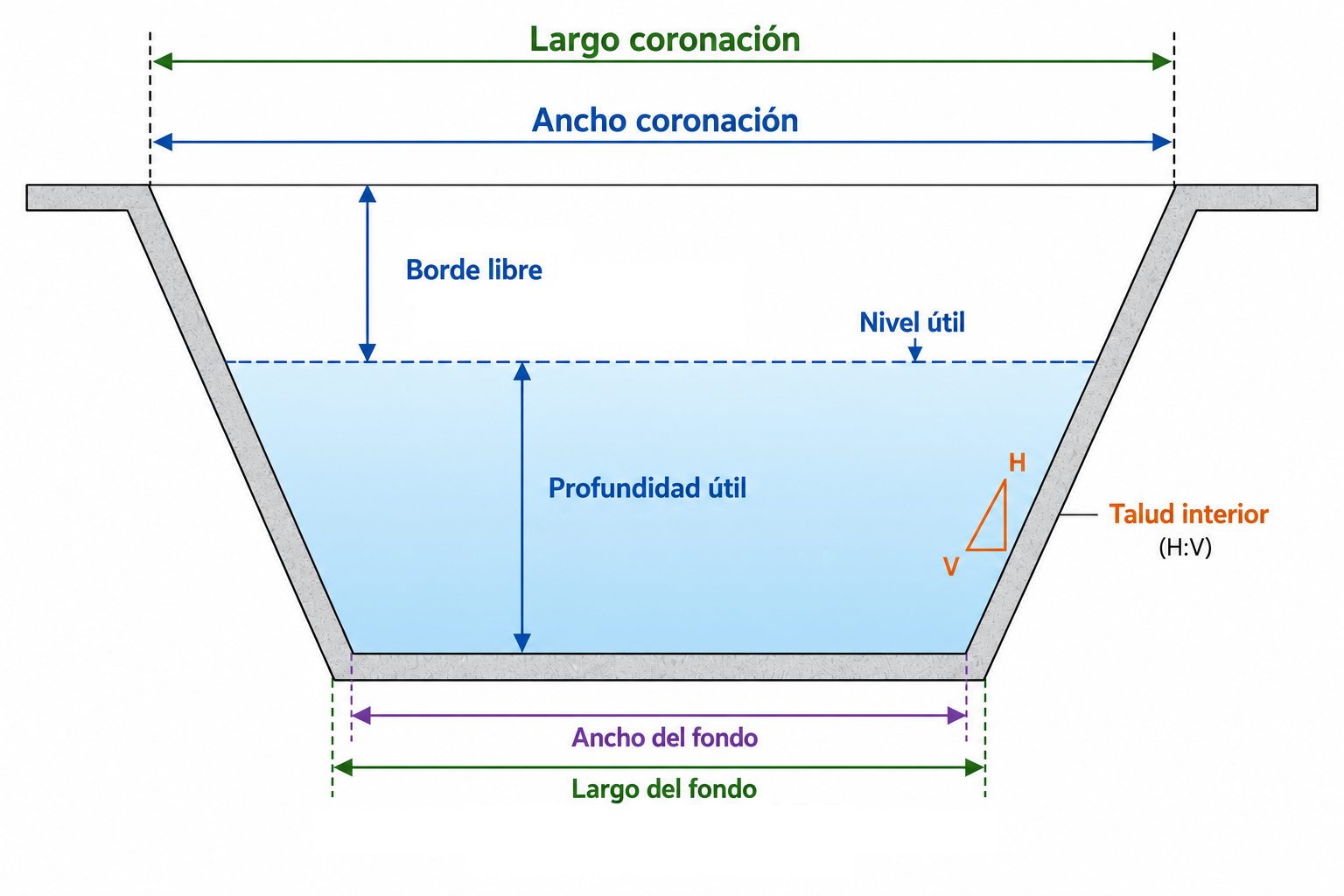

Esquema Balsa

VOLUMEN ÚTIL

0,00 m³

VOLUMEN TOTAL

0,00 m³
Coronación (L×A)
0,00 m × 0,00 m

Sup. Geomembrana

0,00 m²

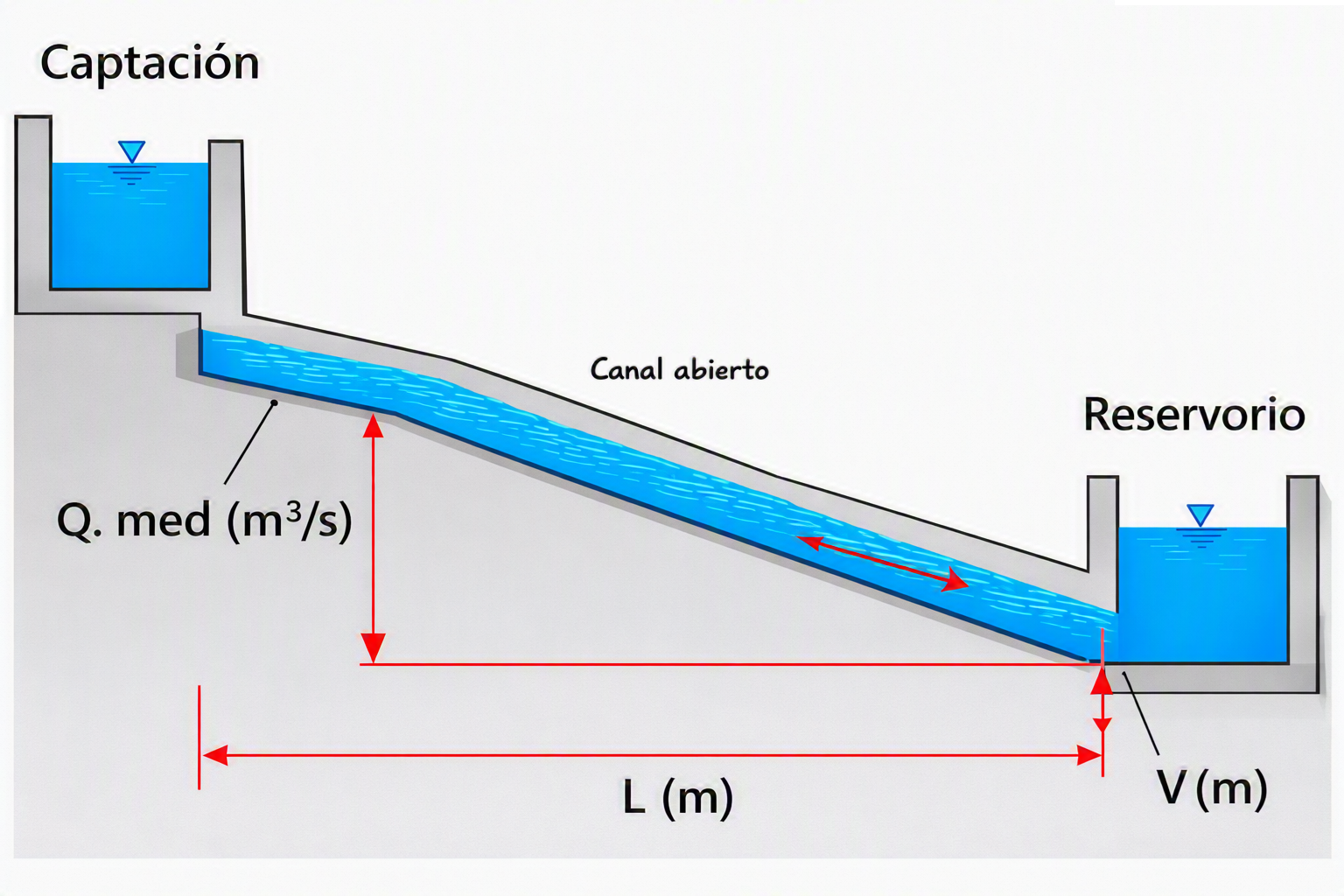

Flujo Gravedad

Lámina libre: Flujo por pendiente natural.

Manning

Vaciado: Caudal de salida libre desde depósito.

Esquema Carga

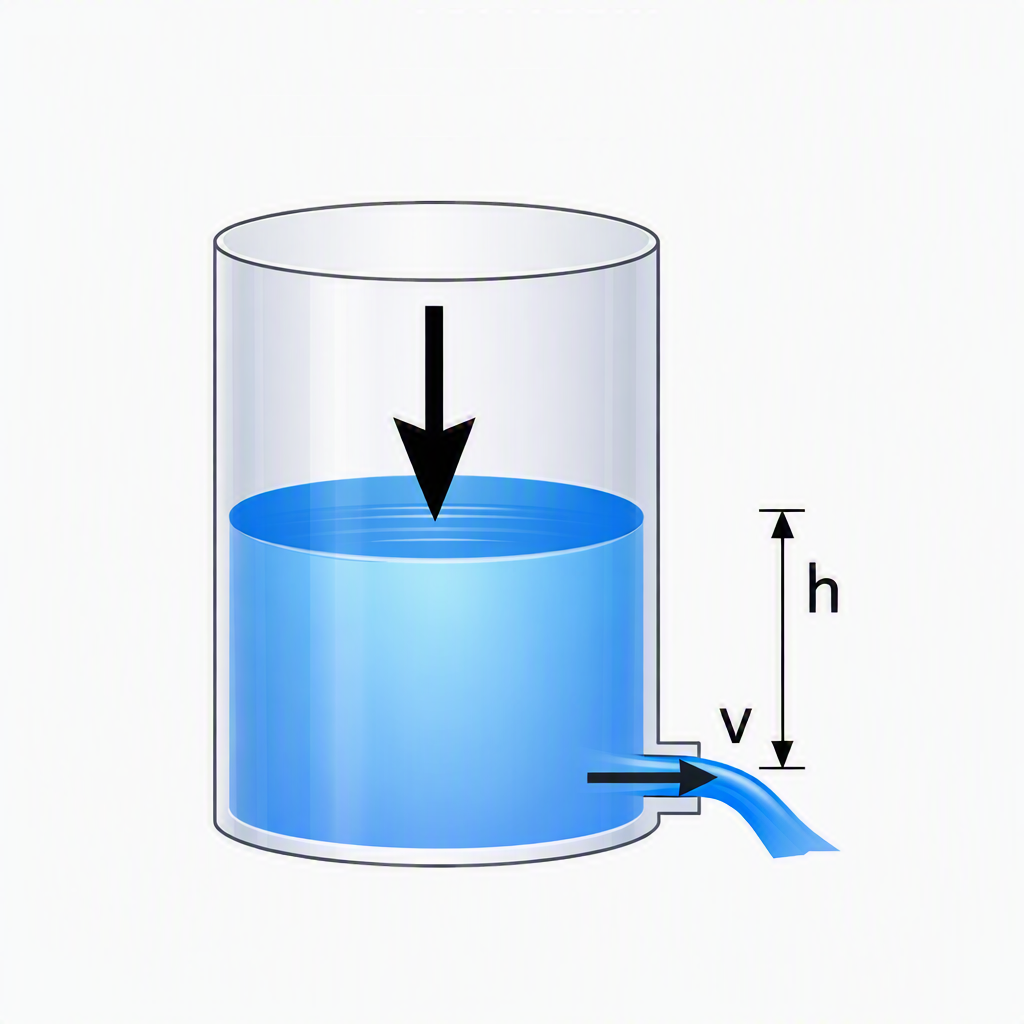

Vaciado Depósito

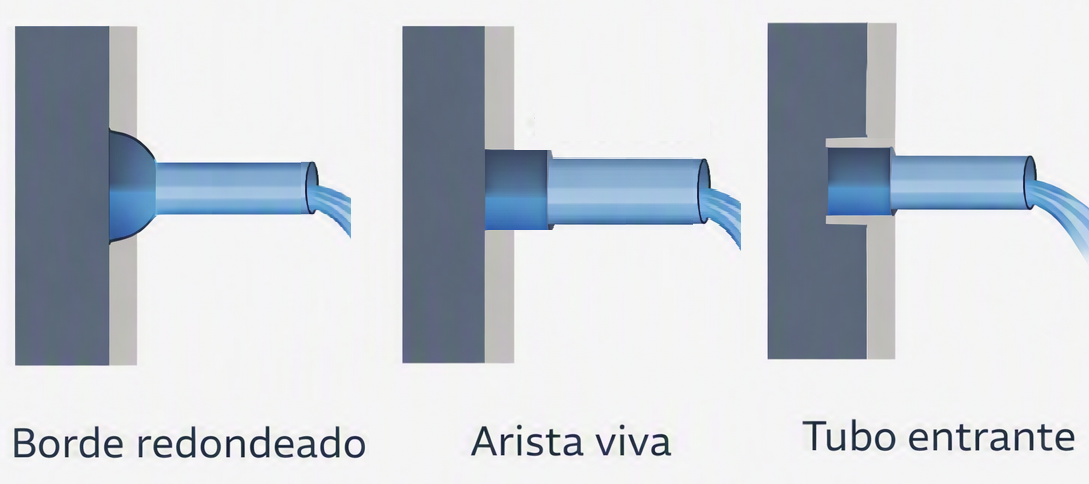

Tipos de Orificio

Detalle Orificios Cd

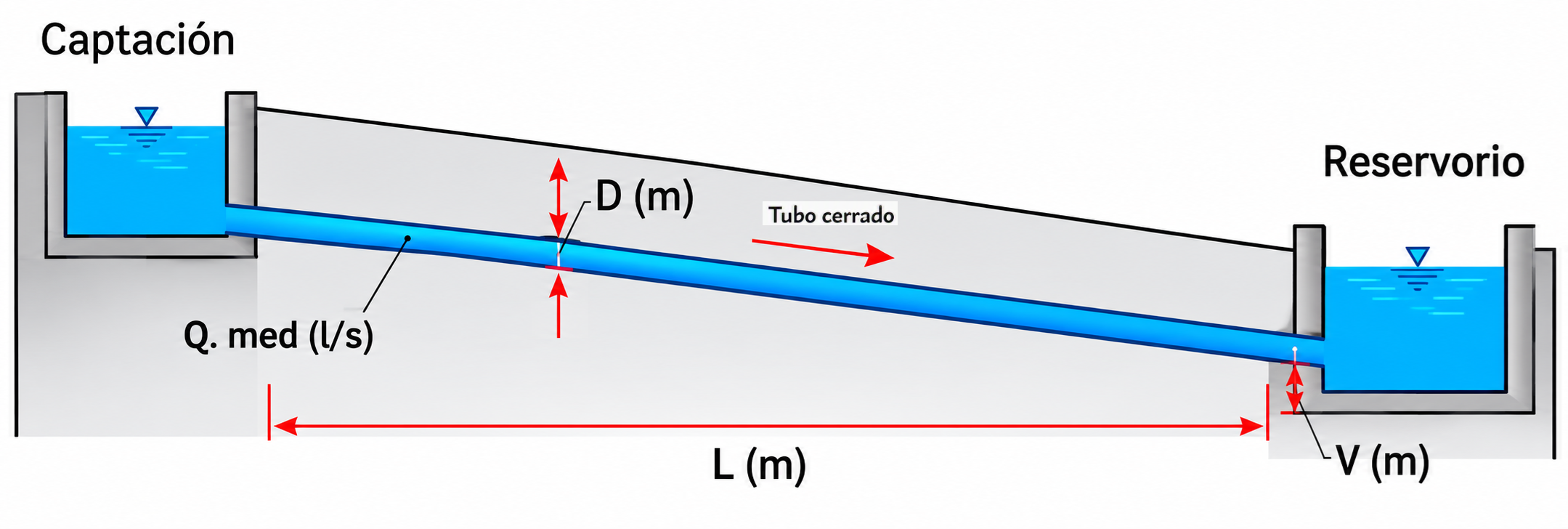

Tuberías llenas a gravedad: Flujo por fricción.

Hazen

CAUDAL (Q)

0,00 m³/h

VELOCIDAD

0,00 m/s

Recomendaciones de Diseño

Variación en sectores

  • En un mismo sector no debe haber una variación de caudal superior al 10% entre el emisor más favorable y el menos favorable.
  • ΔQ < 10% ≈ ΔP < 20%.
  • En autocompensantes prácticamente se ignora la norma.

Método de cálculo

  • Siempre se calcula el caudal desde el final hacia la toma de agua, se deciden los diámetros en función de la velocidad (0,60-1,50 m/s) y por último se calcula la presión necesaria.

Aforos y Pozos

  • Realizar aforo agotando el pozo en verano. Es vital medir el tiempo de recuperación del nivel dinámico.
  • La bomba nunca debe quedar en el fondo (evitar lodos/arenas).
  • Equipar siempre con sonda de pozo seco.

Caseta de Bombeo

  • Para bombas >20kg, incluir techo desmontable o polea.
  • Sellar pasamuros y rejillas para protección contra roedores.
  • Dejar sumidero o drenaje exterior.

Contadores de Agua

  • Woltman: Ideal agrícola. Bajas pérdidas de carga.
  • Electromagnéticos: Para aguas sucias/grandes volúmenes.

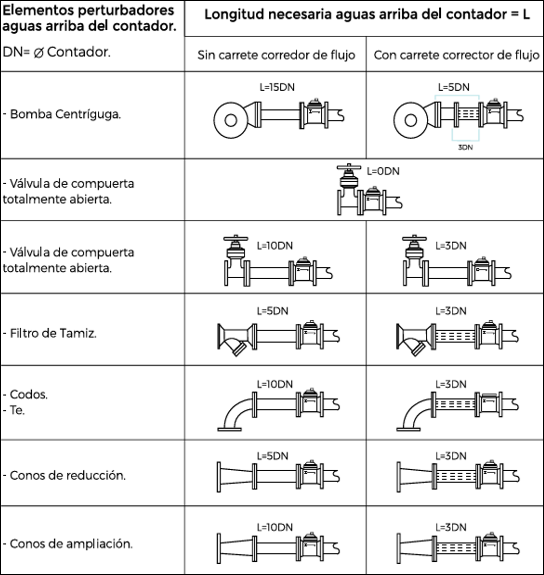

  • Respetar tramos rectos antes y después del contador.

Balsas

  • Añadir siempre un 15-20% de geomembrana extra para anclajes y solapes.
  • Atención al volumen para no obligar a Estudios de Impacto Ambiental.
  • Imprescindible talud 2:1 en terrenos sueltos.

Fertirrigación

  • La inyección debe ir precedida de una válvula sostenedora para no descebar equipos.
  • Añadir ventosa para evitar efecto sifón de los tanques hacia la red general.

Gotero Arbolado

  • Años 1-2: Alejar la tubería del cuello del plantón (min. 30-50 cm) para forzar crecimiento de raíz.
  • Añadir segunda línea acompañando el ancho de la copa en edad adulta.

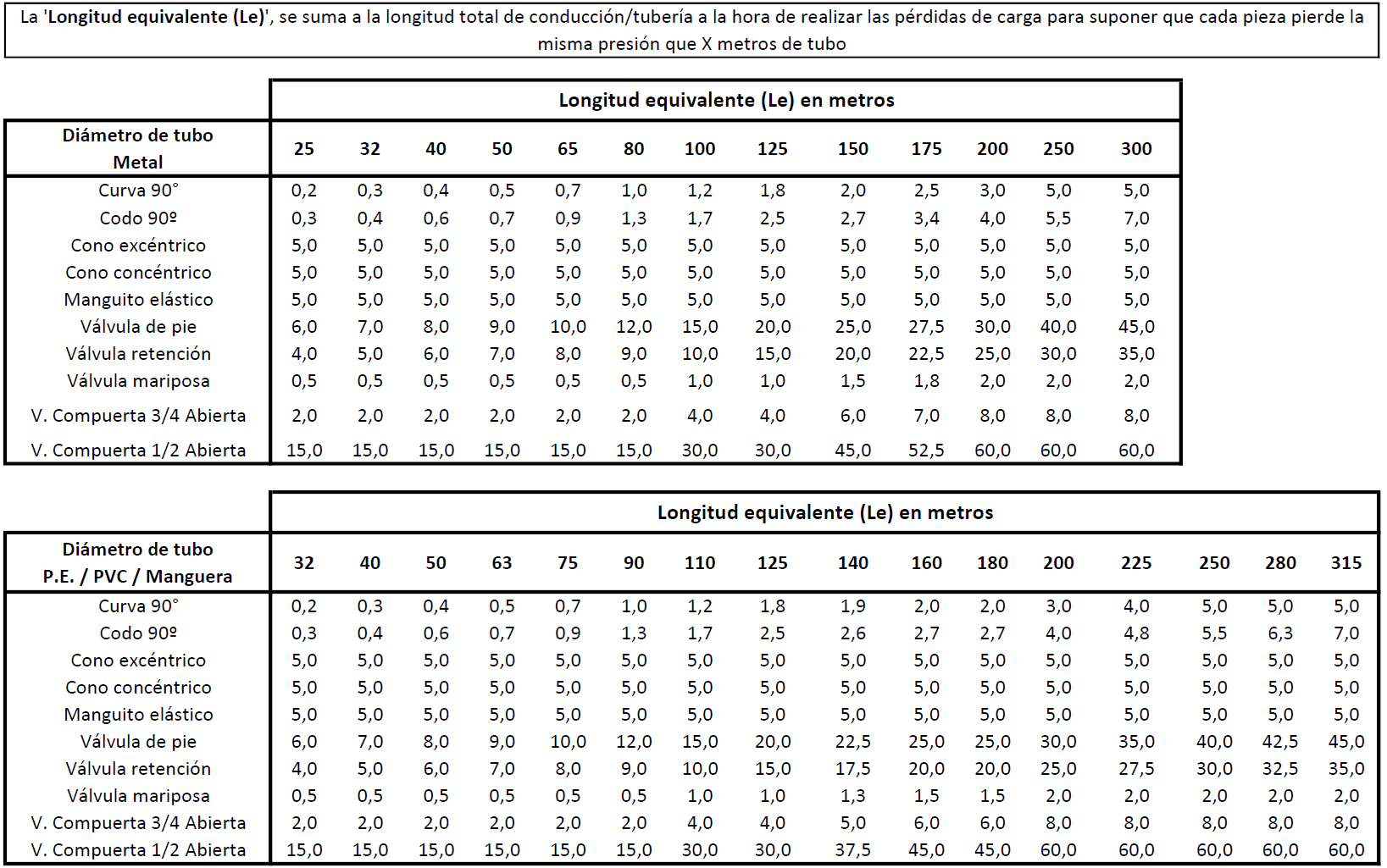

Longitud equivalente (Le)

  • Suponer que cada pieza (codos, válvulas) pierde la misma presión que X metros de tubo liso.
  • Ej: 100 m P.E. (Ø50) con 4 codos 90º = 100 + (4 * 0,6) = 102,4 m.

Piezas Especiales

  • Sostenedora: Protege limpieza de filtros y vaciados incontrolados a cotas bajas.
  • Reductora: Útil en sectores deprimidos topográficamente.
  • Antirretorno: Aspiración (cebado) e Impulsión (proteger del ariete).

Presostatos y VFD

  • VFD (Variador): Requiere Transductor Analógico (4-20mA). Regula Hz, alarga vida del motor y ahorra luz.
  • Arranque Directo: Usar Presostato y Soft-Starter para minimizar picos. Trabaja al 100%.

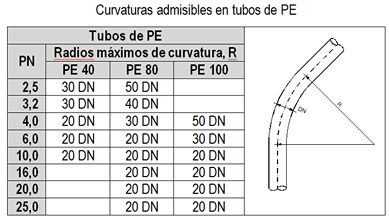

Radios Curvatura (PE)

Curvar más allá del límite elástico aumenta pérdidas e induce fracturas.

Tensiómetros

  • 0-10 cb: Suelo saturado (falta O2).
  • 10-25 cb: Capacidad campo (ideal).
  • >40-50 cb: Estrés hídrico.

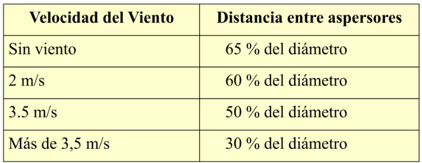

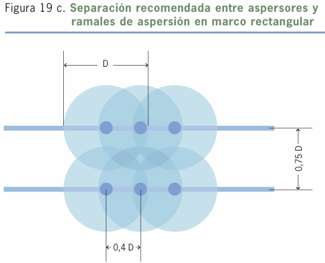

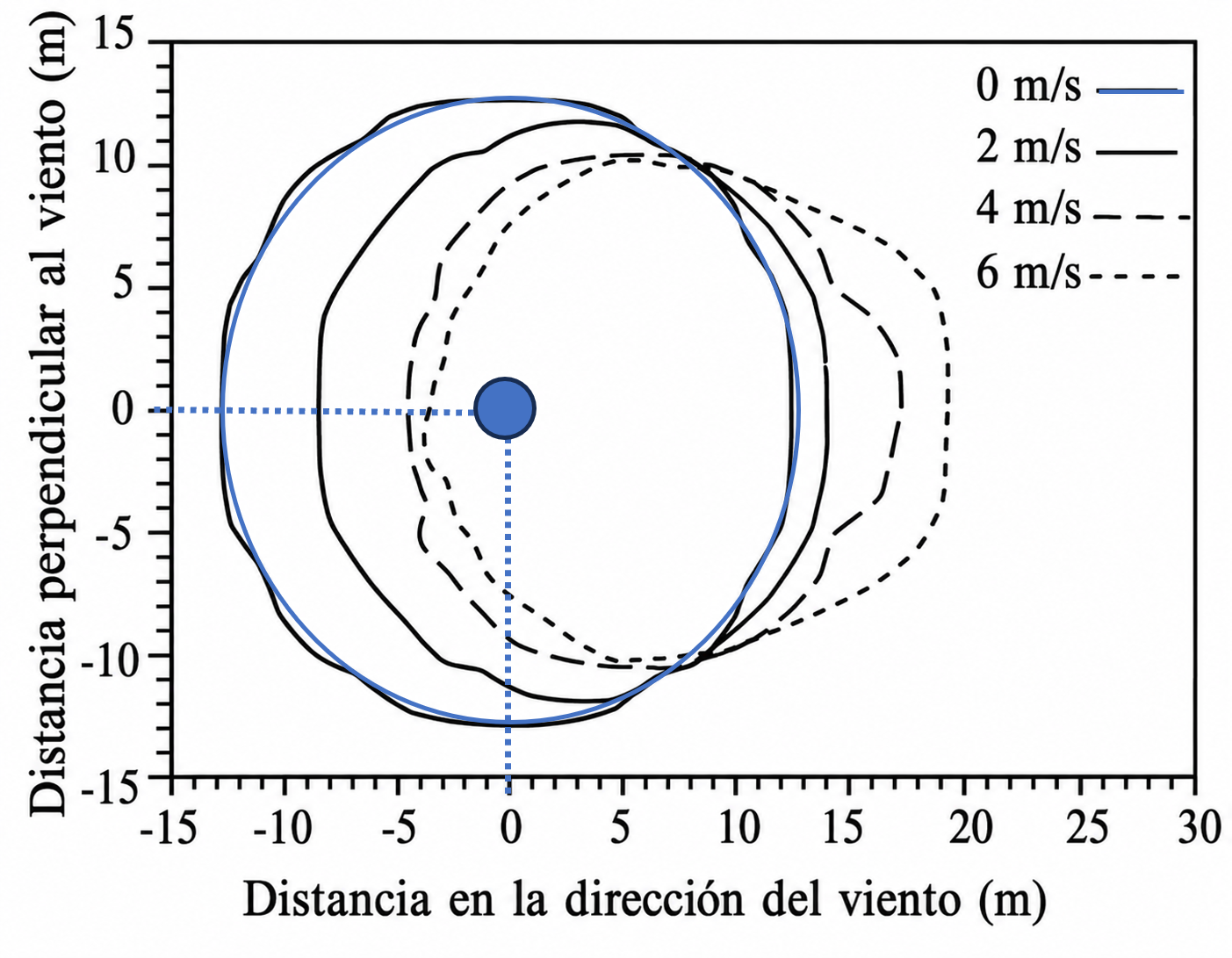

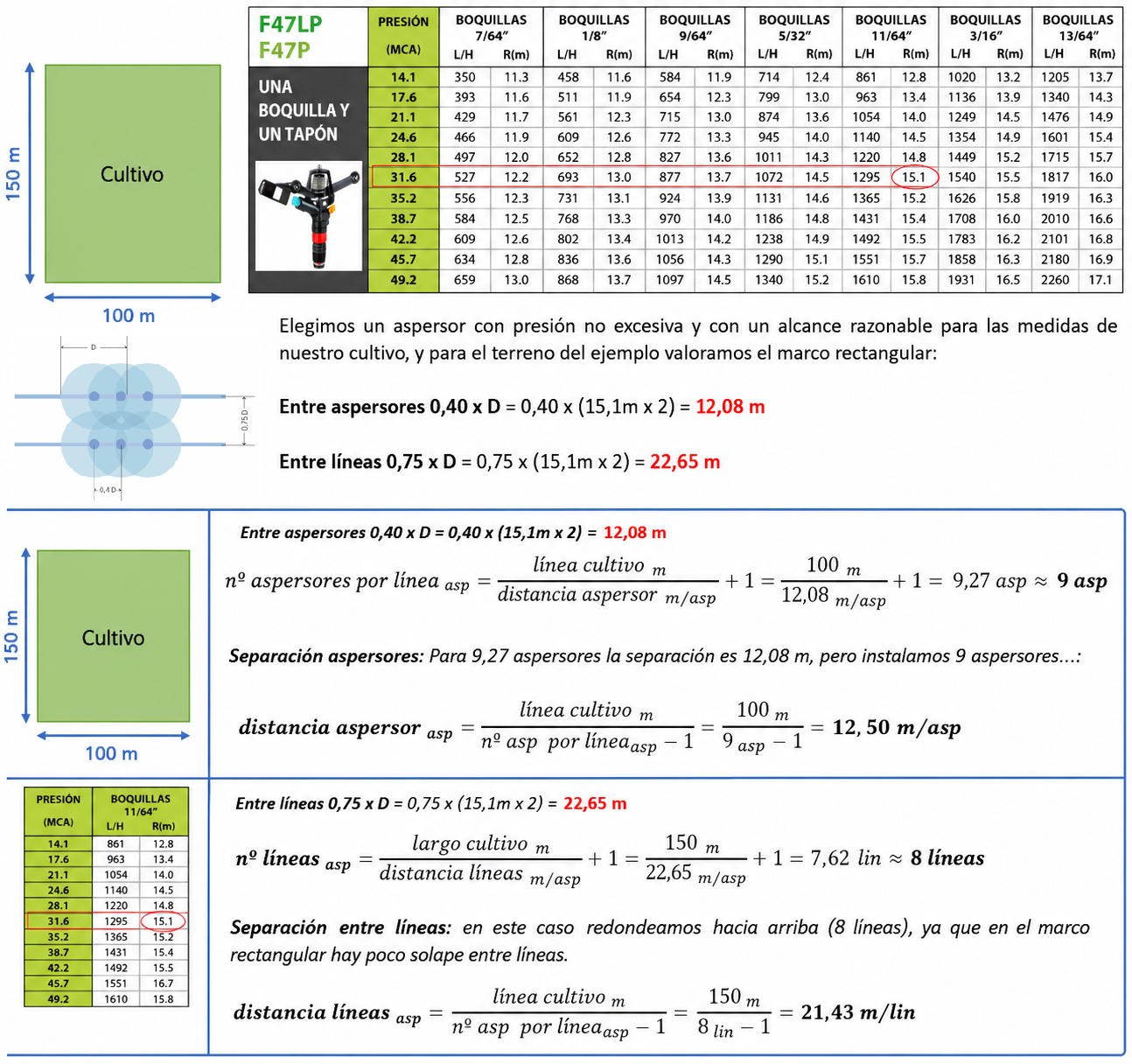

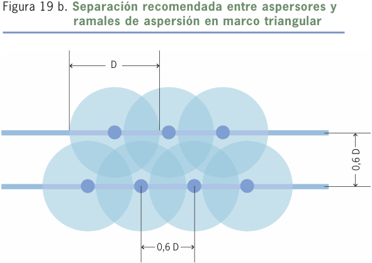

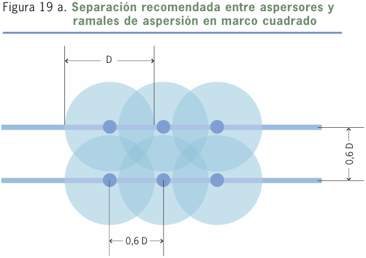

Solape Aspersión

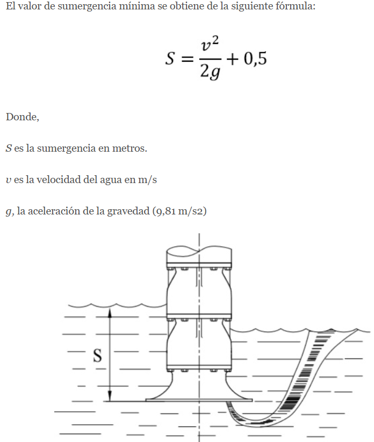

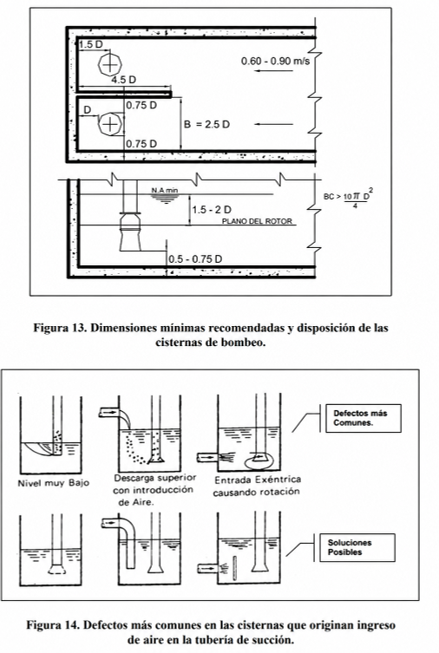

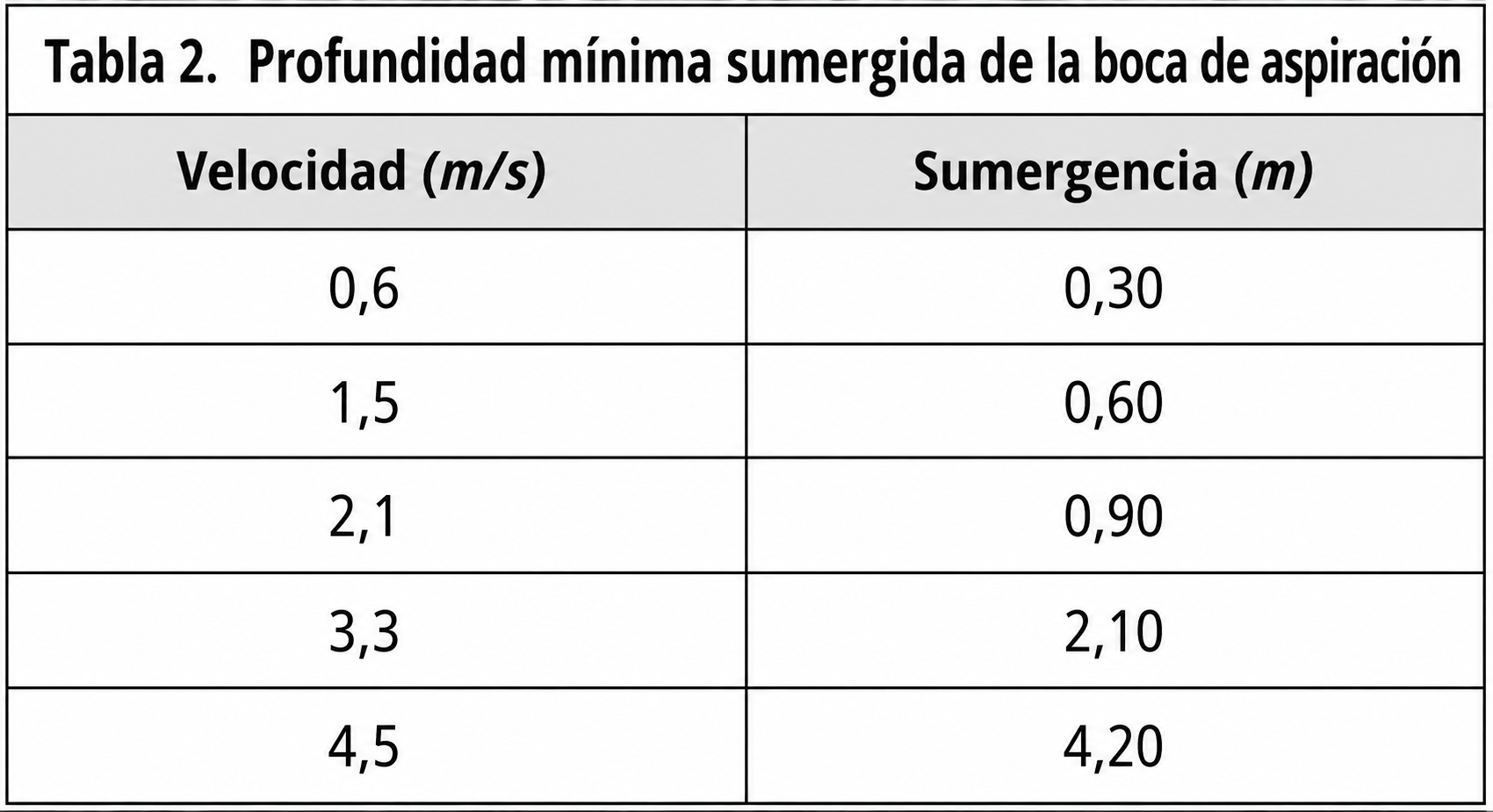

Sumergencia

Garantizar nivel de agua sobre la campana para evitar vórtices de aire.

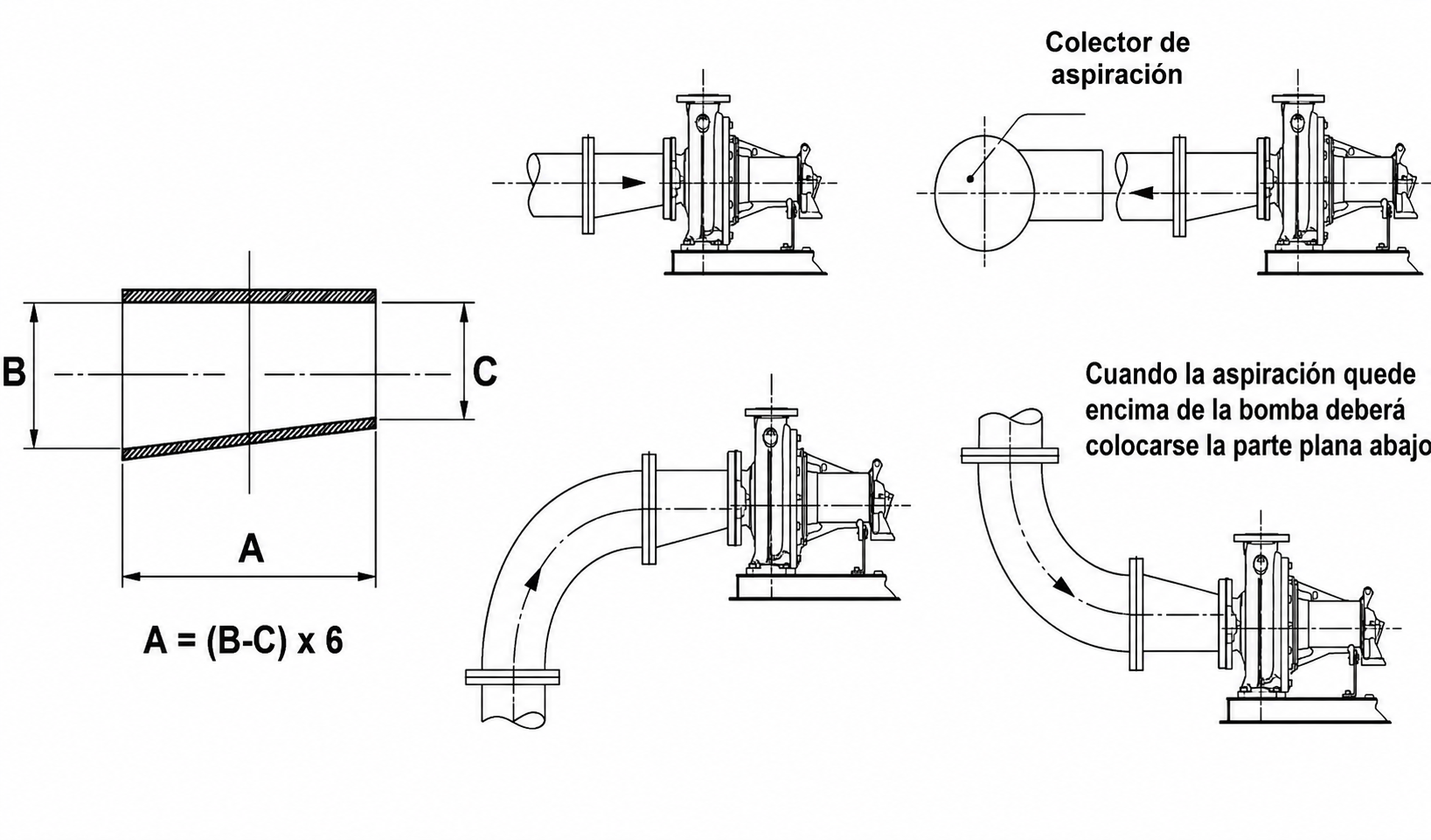

Impulsión y Bancada

  • Salida con cono de ampliación.
  • Bancada con silentblocks y manguito elástico.

Ventosas (Aire)

  • Ubicaciones críticas: Puntos topográficos altos, cambios de pendiente bruscos, salida directa de bombas y finales de líneas muy largas (>500 m).

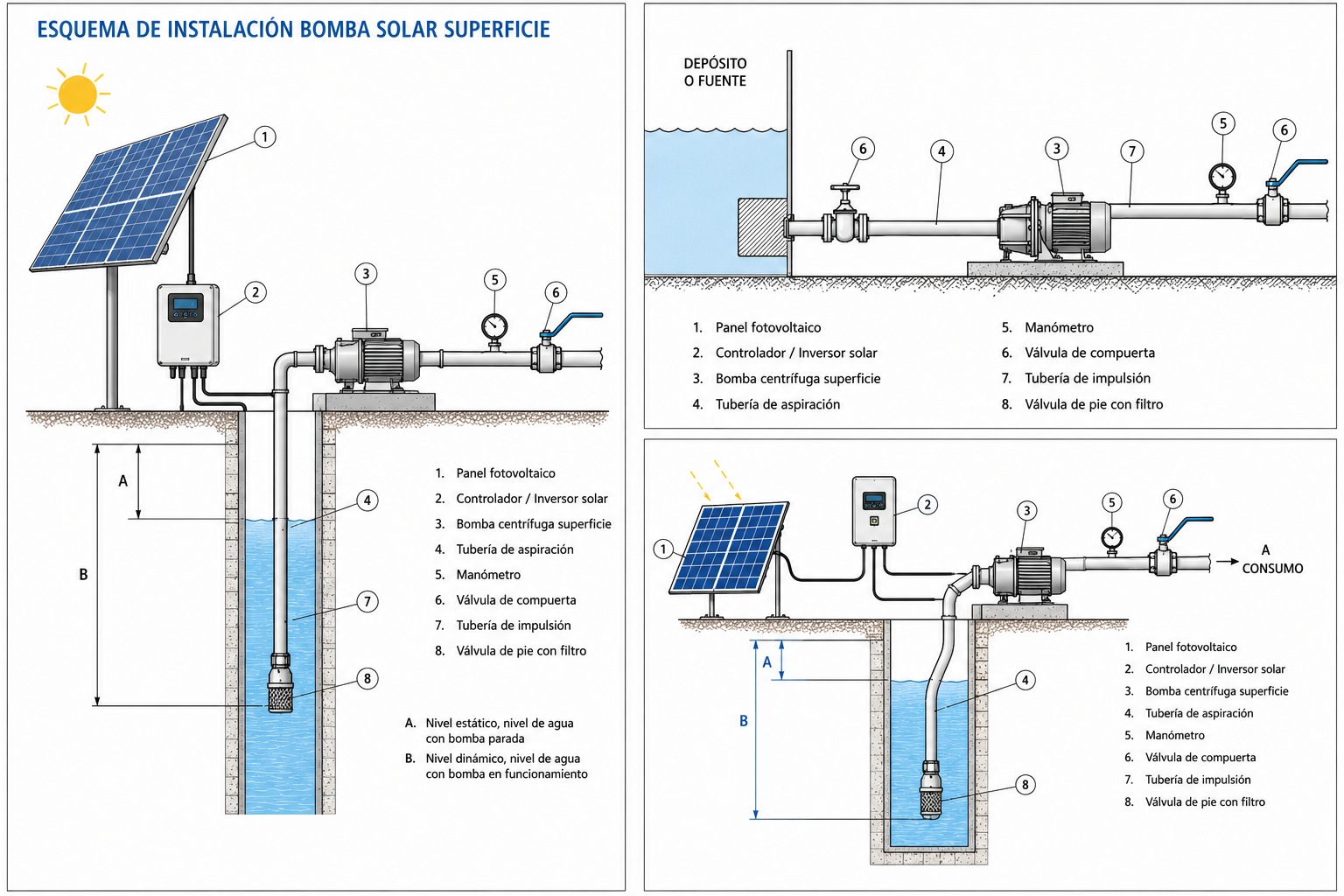

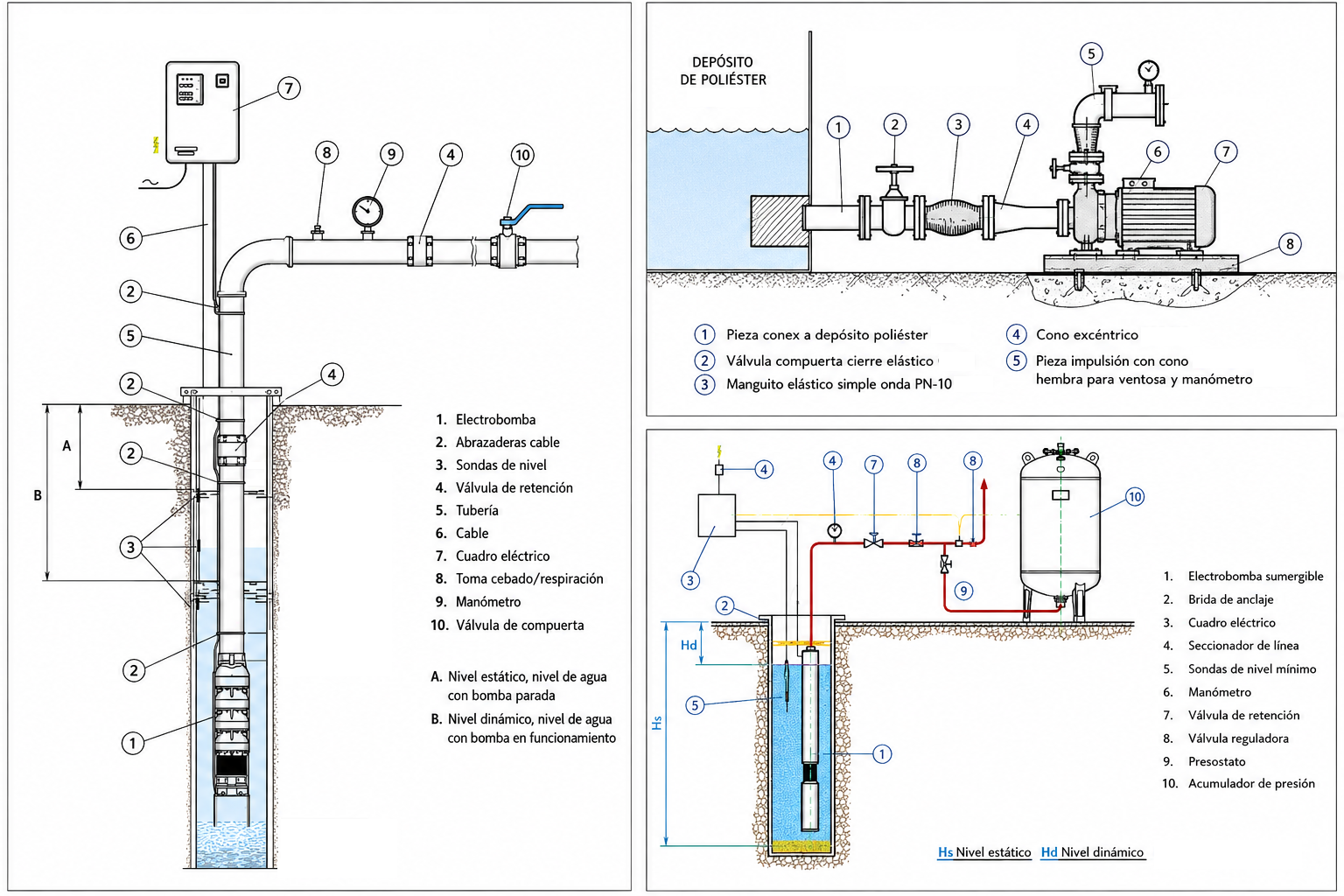

Esquemas Bombeo

Diámetros Interiores (mm)

Desliza horizontalmente para ver todas las series (PE40 BD, PE40 AD, PE80 y PE100).

Polietileno (PE - BD y AD)
Ø Ext BD PN2.5 BD PN4 BD PN6 AD PN4 AD PN6 PE80 PN10 PE80 PN16 PE100 PN10 PE100 PN16
6-4,010,0------
12--10,0------
16-12,812,0------
20-16,616,016,616,0-16,417,016,0
25-21,220,421,220,421,019,021,020,4
32-28,026,228,026,227,224,828,026,0
40---35,232,634,031,035,232,6
50---44,040,842,638,444,040,8
63---55,451,453,648,855,451,4
75---66,061,463,858,266,061,4
90---79,273,676,669,879,273,6
110---96,290,093,886,496,290,0
125---110,2102,2106,097,0110,2102,2
140---123,4114,6119,4108,0123,4114,6
160---141,0130,8136,4124,2141,0130,8
PVC-U No Plastificado
Ø Ext 4 atm6 atm10 atm16 atm
16---13,6
20-17,5-17,0
2522,622,622,021,2
3229,629,228,427,2
4037,236,436,034,0
5047,246,445,242,6
6359,459,257,053,6
7571,470,667,863,8
9086,484,681,476,6
110105,6103,699,493,6
